消防給水管道安裝完畢后，

應進行強度試驗和嚴密性試驗

   水壓嚴密性試驗應在水壓強度試驗和管網沖洗合格后進行。試驗壓力應為系統工作壓力，穩壓24h，應無泄漏。

   氣壓嚴密性試驗的介質宜采用空氣或氮氣，試驗壓力應為0.28 Mpa，穩壓24h，壓力降不應大于0.01Mpa。

2.1 GB50235-2010《工業金屬管道工程施工及驗收規范》

2.2《給排水管道施工及驗收規范》GB50268-97

2.3《建筑施工安全檢查標準》JGJ80-91

2.4 xx建筑設計院設計的水施工圖紙

3.1 管線系統的試壓裝置的驗收內容，需嚴格按照工作程序進行確認、簽證，試壓工作程序如下圖示。

3.2 在上述工作流程中，必須在自檢合格的基礎上提交監理、業主共檢，自檢工作應嚴格認真，按照流程圖和單線圖逐件核對，檢查內容包括流程連接、支架的安裝，墊片及閥門（或假件所對應）的正確性，確認合格后，由試壓組專人向業主、監理單位發共檢通知單。各方共檢合格后，在管道共檢確認單上簽字認可。

3.3 在項目監理部組織的“三查四定”過程中，如屬施工方面的問題，必須在限定時間內完成，如屬于完善設計或考慮方便操作、使用功能的原因，則及時通過設計變更或工程聯系單的形式發到施工單位限期完成，全部“三查四定”內容完成后，重新進行自檢、報檢，工作程序同前。

3.4 試壓后的處理，包括存水排除，系統復位。由于要兼顧考慮下一步的吹掃工作，所以系統的試壓復位及墊片的使用，要根據具體線號確定，例如孔板和儀表應繼續保持臨時狀態，待吹掃完成后，再安裝正式墊片完成復位。

3.5 自檢確認還包括資料的確認，資料包括所有檢測報告以及隨工程試壓的進展的見證材料。

3.6 試壓時每個系統的流程圖參見所附的試壓系統圖冊。

4.1 管道按設計要求安裝完畢，安裝質量符合設計要求。

4.2 管道施壓水排放設施準備齊全，且能保證將水排到現場以外的排水溝內。

4.3 管道試壓區域內的設備、臨時電源均有良好的保護，突發性泄漏不至于對設備造成損害。

4.4 管道上儀表一次部件均安裝牢固，易損儀表均用假件代替，且假件和臨時墊片的強度能滿足水壓試驗要求。

5.1 試壓用的機具及技措用料全部到現場；

5.1.1試壓用的機具及技措用料見所附的機具及技措用料表；

5.1.2試壓所用的壓力表經過調校并合格；

5.1.3試壓設備的能力滿足管道壓力試驗的需要；

5.1.4現場臨時水源的流量能滿足管道壓力試驗的需要。

5.2 試壓技術準備

5.2.1壓力管道壓力試驗前，必須進行壓力試驗作業技術交底和壓力試驗安全技術交底；

5.2.2所有參加管道施壓人員必須對所試驗部分的流程清楚了解。

5.3 試壓前的確認

5.3.1確認試驗用壓力表已經校驗，并在檢驗周期范圍內，其精度不得低于1.5級，表的滿刻度值為被測量最大壓力的1.5～2.0倍。

5.3.2符合壓力要求的液體已經備齊。

5.3.3按照試驗要求，管道已經加固。

5.3.4待試管道與無關系統已用盲板或采取其他措施隔開。

5.4 工作狀態的標識

5.4.1對試壓的管線必須掛上明顯的標識牌，說明管線正在試壓，任何人不準隨意打開或關閉系統閥門。

5.4.2所有加臨時盲板及臨時墊片的位置必須做上醒目標志。

5.4.3所試驗管線在適當位置已標明管線號和壓力等級。

5.4.4所安裝的臨時假件上標清被代件的名稱和位號。

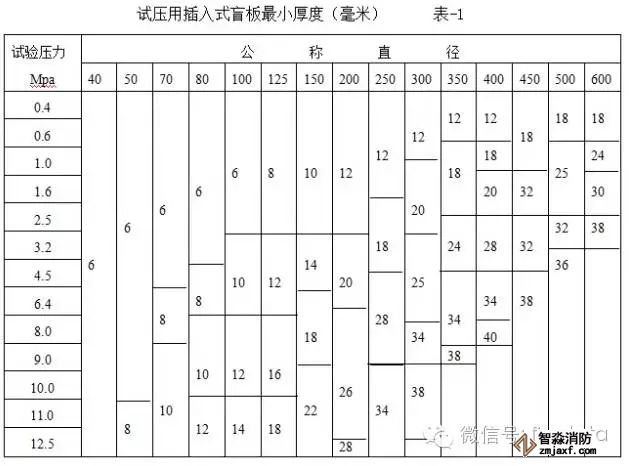

5.5 試壓盲板的選取，根據壓力及管徑按表-1選取。

6.1 現場液壓試驗使用的水源為廠區給水系統提供的自來水。

6.2 水壓試驗采用的臨時管線及試壓設施布置見下圖。

6.3 液壓試驗

6.3.1液體壓力試驗時，液體的溫度應符合設計要求。

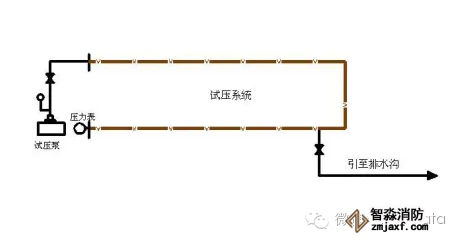

圖-2  液體介質試壓用臨時管道及設施配置示意圖

6.3.2液體壓力試驗時，必須排凈系統內的空氣，特別對于較大系統，應多次排氣，即：排氣出水后，關閉放氣閥，停3-5分鐘，重新打開放氣閥，如此循環多次，直到系統無氣體為止。排凈空氣后應緩慢升壓，試驗壓力為0.9MPa，根據試驗壓力分級進行升壓，一般第一次升壓到試驗壓力的50%，檢查無異常后繼續升壓，第二次升到試驗壓力的70%，全面檢查無異常后繼續升壓，待達到試驗壓力后，穩壓10分鐘，再將試驗壓力降至設計壓力，全面進行檢查，停壓30分鐘，以壓力不降，無滲漏及目測無變形為合格。

6.4 當試驗過程中發現泄漏時，不得帶壓處理，須泄壓后進行處理，處理合格后，重新進行試壓。

6.5 泄壓排放

6.5.1管道系統試壓合格后，應開啟系統放水管線高點放空閥，對管道系統緩慢進行泄壓或排放，直至泄壓排放完畢。

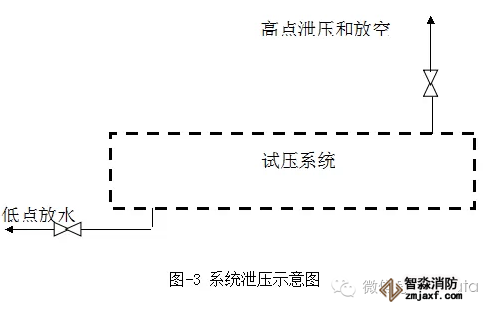

6.5.2管道系統試壓合格后進行泄壓排水時，必須先開啟管道系統高點的復位放空閥，在系統無壓力后，仍開高點放空閥，然后打開系統最低點的排水閥進行系統排水（見圖-3）,將系統水排到指定地點。

6.5.3對系統內不能排凈的積水，應用壓縮空氣進行吹除，以免系統內積水，且要將系統內吹干。

6.5.4與設備相聯的管道系統，必須將設備內的水放凈，如不能放凈的，用壓縮空氣將積水吹除。

6.6 管道試壓系統的復位

6.6.1管道試壓系統試壓合格后，應將臨時管道和臨時設施拆除，并逐一核定后，對不允許參加試壓的拆除件進行復位，并要作好記錄。

6.6.2復位后的管道系統，應經施工單位和建設單位共檢確認。

6.6.3試壓合格后的管線，質安部須在管線上做上明顯標志，說明管線已試壓合格。

6.7 試壓的驗收及確認

6.7.1管道系統試壓完畢，經雙方共檢合格后，應及時填寫管道試壓記錄，并由共檢方代表簽字確認。

6.7.2管道試壓經過確認后，應立即和下一道工序辦理交接手續。

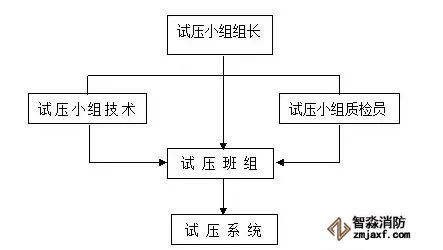

試壓時成立專門的試壓小組，試壓小組設組長一人，試壓時聽從組長指揮，試壓組織方塊圖如下：

8.1管道系統試壓時劃定警戒區，并設專人負責警戒，非試壓人員不得進入。

8.2管道系統采用液體介質進行試壓時，環境溫度不得低于5℃，否則必須采取防凍措施。

8.3進入施工現場，必須戴安全帽，高處作業時必須系掛安全帶。

8.4試驗過程中如果發現泄漏點，嚴禁進行帶壓修補和緊固。

8.5使用的電動試壓泵及空壓機的電源線必須絕緣良好，設備接地良好，且配置三防插座和帶漏電保護裝置的開關，操作者應穿絕緣鞋。

8.6現場搭設腳手架必須牢固，檢查合格后方可使用。

8.7現場使用的氧氣瓶、乙炔氣間距不得小于10米，且必須放置于室外，氣瓶做好防曬，氣瓶必須帶防震圈。

8.8試壓合格后，降壓應緩緩進行，降壓速度不宜超過0.5MPa/min，當系統高點表壓為零時，應打開進氣口，防止系統產生負壓。

8.9施工中必須嚴格遵守勞動紀律，增強自我保護意識。

8.10試壓時系統內的水不得隨意排放，應排放至指定地點。
