海灣DH-GST-N3102 系列組合式電氣火災監控探測器安裝使用說明書

一、海灣DH-GST-N3102系列組合式電氣火災監控探測器注意事項

1、探測器對剩余電流檢測有量程范圍，超量程時顯示量程的最大值；因此會出現多個點超量程報警時顯示的報警電流相同的情況。

2、應該按現場的實際情況設定報警設定值。

3、因現場為 220V/380V 強電環境，嚴禁現場帶電將探測器或傳感器開蓋。

4、安裝維護時注意安全，做好安全防護措施，避免發生觸電事故。

5、我公司負責探測器的保修，發現問題請及時和我公司技術服務部聯系，用戶不得自行拆開或維修，否則后果自負。

6、產品僅應被安裝在產品安裝使用說明書所明示規定的使用環境，不適用于有爆炸性氣體或有腐蝕性氣體的場所（包括使用磷化鋁殺蟲劑的煙草倉庫）。產品不可被安裝在對設備有特殊認證要求的環境或場所（包括但不限于爆炸性環境、船舶、飛機、火車、機動

車等交通工具）。如有特殊需求，請聯系本公司相應銷售人員。

二、海灣DH-GST-N3102系列組合式電氣火災監控探測器概述

      海灣DH-GST-N3102 系列組合式電氣火災監控探測器（以下簡稱探測器）具有 1 路剩余電流監測和 1 路溫度監測功能，能實時監測被監測回路的剩余電流值和溫度值，可以有效的保障安全用電和防止電氣火災的發生。

      該探測器采用螺釘固定于配電柜和配電箱的表面，通過數字化總線與本公司的GST-DH9000 電氣火災監控設備等構成電氣火災監控報警系統。

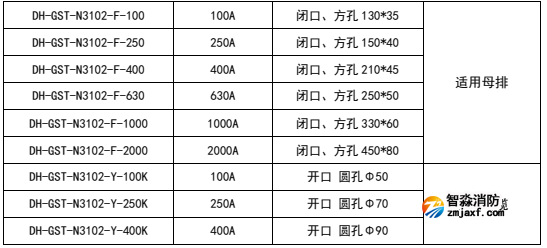

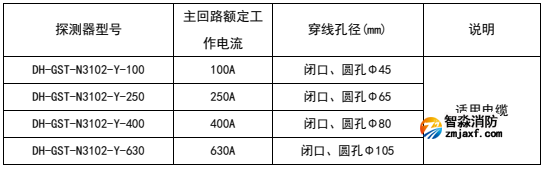

      探測器按可配接的剩余電流互感器按過線電流或過線孔徑分為13 種規格型號（見表1），既方便用戶酌情選擇，同時也可提高測量的精確度。

三、特點

1、探測器的溫度報警設定值可以在 45℃~140℃范圍內設置，調節精度 1℃。

2、剩余電流傳感器的靈敏度高，線性度好，運行可靠，安裝方便；報警設定值可以從 200mA到 1000mA 間設置，調節精度為 1mA。

3、探測器具備能檢測傳感器與信號處理單元連接線的短路、斷路故障。

4、通過電子編碼器和電氣火災監控設備都可以實現地址編碼和報警設定值的設置，方便工程調試和維護。

5、探測器由電氣火災監控設備的數字化通信總線供電且無極性連接、無需另接 220V 或 24V電源，簡單方便。

6、外形美觀，體型小巧，使用螺釘安裝，施工方便，牢固可靠。

四、技術特性

1、額定工作電壓：DC24V(總線供電)，無極性

2、工作電流≤1mA

3、剩余電流報警設定值范圍：

DH-GST-N3102-Y-100/250/400/630：200mA~1000mA 調節精度 1mA，出廠默認值為 500mA

DH-GST-N3102-F-100/250/400/630：200mA~1000mA 調節精度 1mA,出廠默認值為 500mA

DH-GST-N3102-Y-100K/250K：300mA~1000mA 調節精度 1mA,出廠默認值為 500mA

DH-GST-N3102-F-1000/2000/Y-400K：500mA~1000mA 調節精度 1mA,出廠默認值為 700mA

4、剩余電流報警響應時間≤30s

5、主回路：額定工作電流 0A～2000A 多種規格可選，電壓＜AC660V

6、溫度報警設定值范圍：45℃~140℃ 調節精度 1℃,默認溫度報警設定值為 85℃

7、溫度報警響應時間≤40s；

8、使用環境：

溫度：-10℃～+40℃

相對濕度≤95%，不凝露

9、編碼方式：電子編碼

10、殼體材料： 信號處理單元：阻燃 ABS 剩余電流互感器：阻燃 ABS

11、外形尺寸：參見表 2

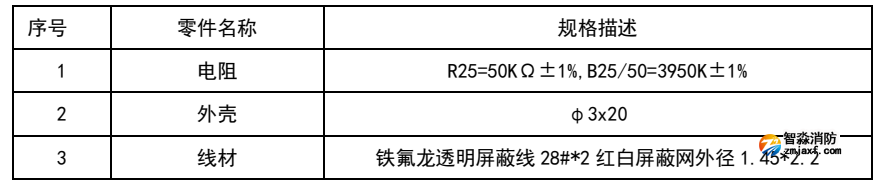

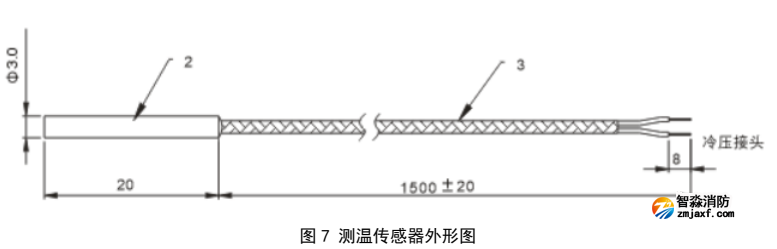

12、測溫傳感器長度數據說明詳見圖圖 7/表 2

13、執行標準：GB 14287.2-2014；GB 14287.3-2014

五、結構特征與工作原理

1、結構特征

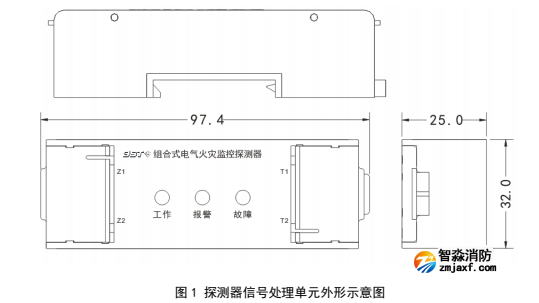

1.1 探測器信號處理單元外形示意圖如圖 1 所示。

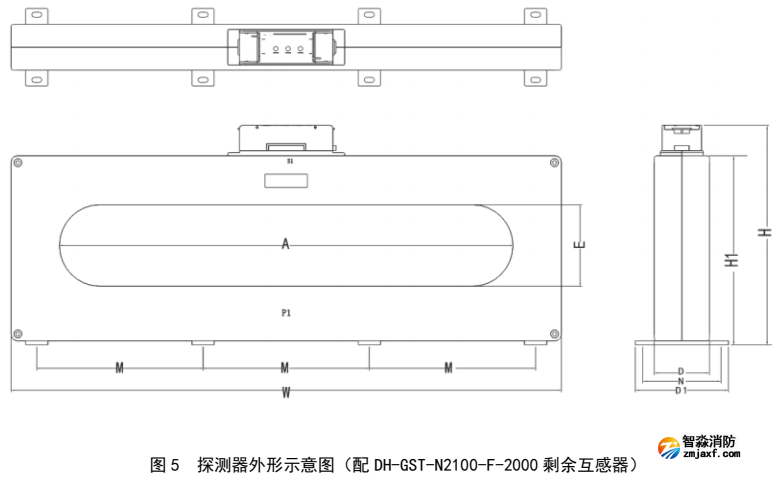

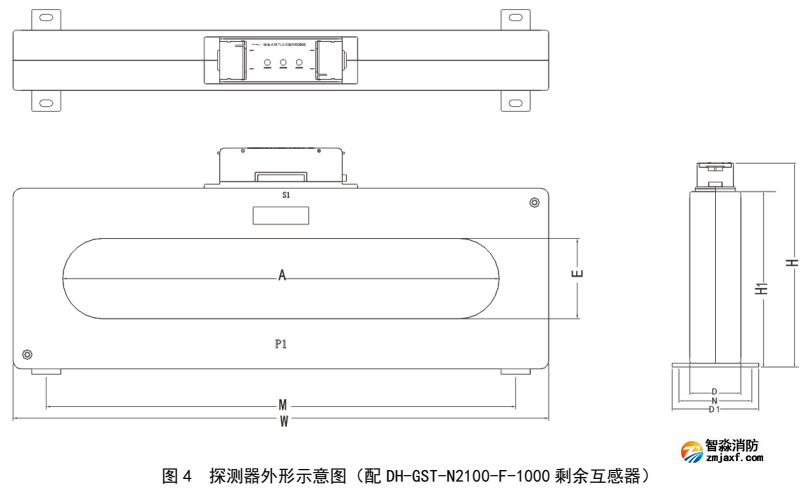

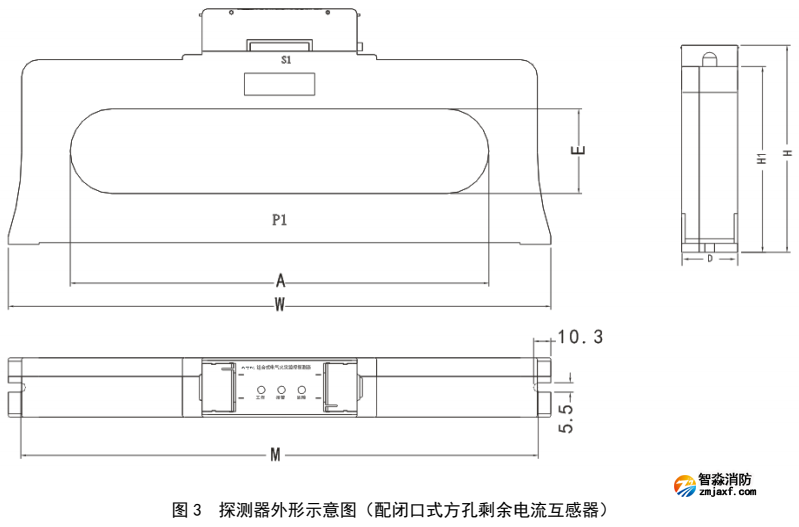

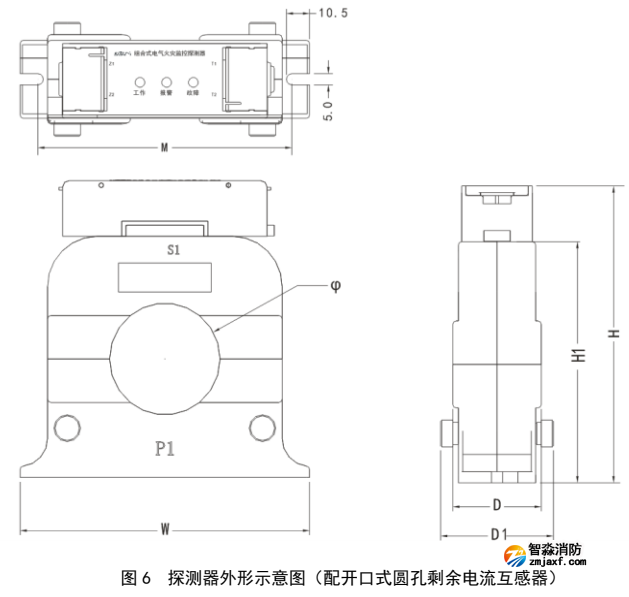

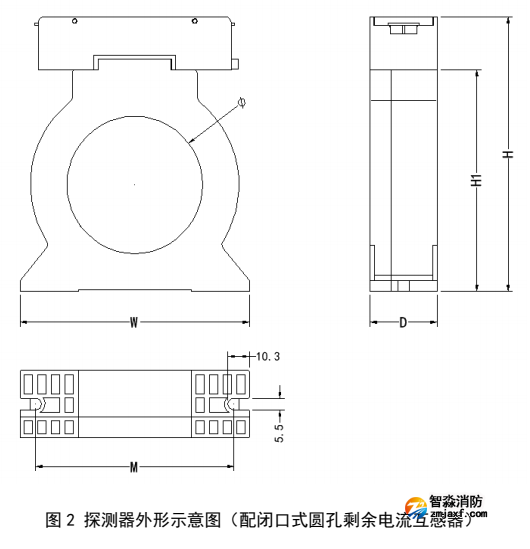

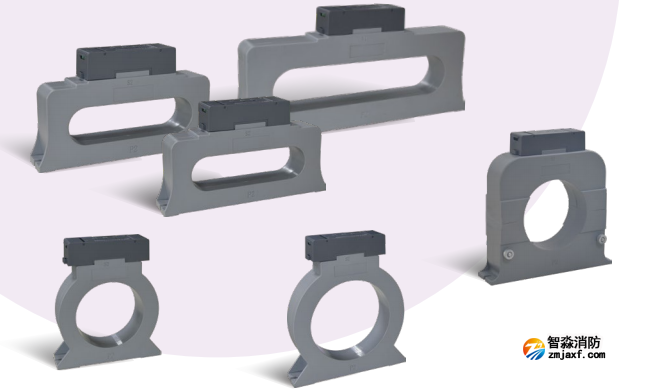

1.2 配閉口式圓孔剩余電流互感器的探測器外形尺寸圖如圖 2 所示， 配閉口式方孔剩余電流互感器的探測器外形尺寸圖如圖 3/4/5 所示，配開口式圓孔剩余電流互感器的探測器外形尺寸圖如圖 6 所示 參數見表 2。

表 3 探測器參數表

2、工作原理

探測器信號處理單元分別通過剩余電流傳感器和溫度傳感器采集被監測回路的剩余電流值和溫度值并處理；當實際監測值大于報警設定值，發出聲光報警信號。探測器信號處理單元實時監控剩余電流連接線狀態，當連接線發生短路和斷路故障時，點亮故障指示燈。探測器應用于電氣火災監控系統時，信號處理單元在采集電流和溫度處理報警和故障等信息的同時，還要將這些信息及時上傳給電氣火災監控設備，并接收電氣火災監控設備下發的命令。

六、安裝與布線

注意：布線時要求配電電纜/電線/母線排的三相四線均穿過互感器的內孔。

1、安裝

1.1 探測器安裝方式：

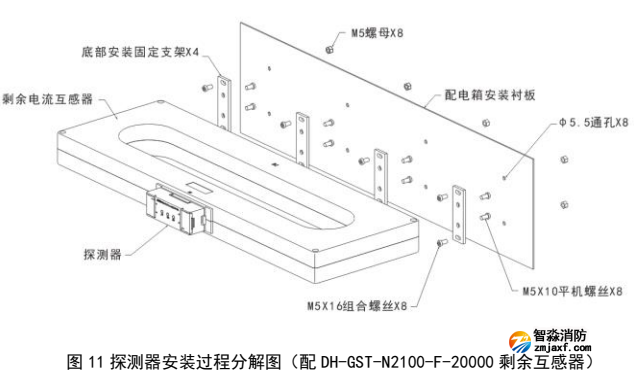

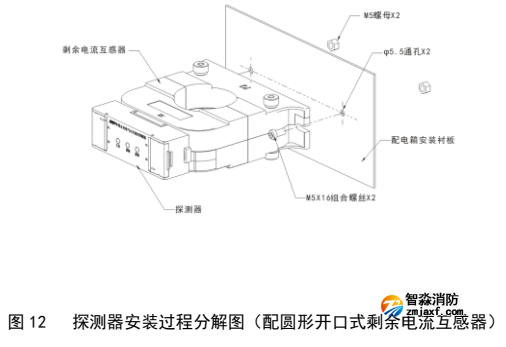

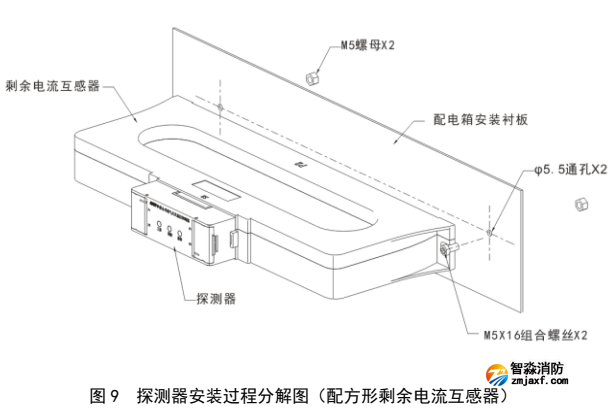

 配閉口式圓孔剩余電流互感器的探測器安裝示意如圖 8 所示， 配閉口式方孔剩余電流互感器的探測器安裝示意如圖 9/10/11 所示，配開口式圓孔剩余電流互感器的探測器安裝示意圖如圖 12 所示。

1.2 測溫傳感器安裝方式：

測溫傳感器設置位置說明：探測對象為配電柜內部溫度時，測溫傳感器宜靠近發熱部件且靠近配電柜上部的適當位置。

探測對象為低壓配電線路時，測溫傳感器應設置在電纜接頭、樹干式供電線路接駁處等發熱部位，宜采用接觸式布置。此時探測器的測溫傳感器的金屬頭可用玻璃纖維布或線卡子壓接在靠近電纜接頭/接駁處的電纜內部絕緣導線的外表處、或電纜本身的絕緣外皮處，如圖 13 所示。

注意：探測器各部分的安裝應滿足相應安裝規范的要求，需使傳感器的導線屏蔽層和金屬頭與箱體內所有其它金屬部件（含箱體外殼）絕緣并保證外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場安裝維修。

2、接線端子

2.1 探測器信號處理單元接線端子

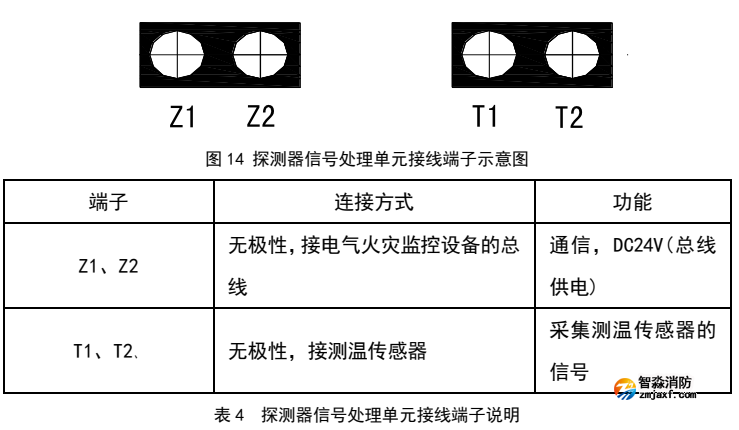

探測器信號處理單元接線端子如圖 14 所示，具體接線說明如表 4。

3、布線要求

監控設備總線：采用阻燃雙絞線，截面積不小于 1.0 mm2；

測溫傳感器電纜線：布線時應盡量避開大電流功率母線、大功率變壓器及電抗器等強磁場元器件，并與箱體內所有其它金屬部件（含箱體外殼）絕緣。

七、使用及操作

1、指示燈說明

工作指示燈：綠色，約幾秒鐘閃亮一次表示通訊正常；

報警指示燈：紅色，報警時點亮；

故障指示燈：黃色，探測器有故障時點亮，故障恢復后熄滅。

2、電子編碼器設置相關參數

將編碼器與探測器 Z1,Z2 端子連接。

2.1 讀碼

單地址模式時，按下“讀碼”鍵，液晶屏上將顯示探測器的電流地址編碼，按“增大”鍵，將依次顯示電流報警設定值對應的輸入值、設備類型號、配置信息。雙地址模式時，按下“讀碼”鍵，液晶屏上將顯示探測器的溫度地址編碼，按“增大”鍵，將依次顯示溫度報警設定值、設備類型號、配置信息。按“清除”鍵后，回到待機狀態。

2.2 地址碼的寫入

 在待機狀態，輸入探測器的地址編碼（1~241），按下“編碼”鍵，編碼成功顯示“P”，表示地址編碼成功，按“清除”鍵回到待機狀態。此時寫入的是低位地址，即電流地址，溫度地址無需寫入，自動累加。

2.3 地址模式配置

電流報警值和溫度報警值設置前，需要先進行地址模式配置。設置電流報警值前，需要先將探測器配置為單地址模式，然后再設置電流報警值。電流報警值設置成功后，需要將探測器配置為雙地址模式，然后再設置溫度報警值。地址模式配置方法為：在待機狀態（詳見編碼器說明書），輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“4”，屏幕上最后一位會顯示一個“—”，輸入 230，編碼成功顯示“P”，表示探測配置為單地址模式，測溫通道關閉。在待機狀態，輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“4”，屏幕上最后一位會顯示一個“—”，輸入 231，編碼成功顯示“P”，表示探測器配置為雙地址模式，測溫通道打開。

2.4 電流報警設定值的編碼器設置方法

電流報警值的設置需要 “功能 3”設置功能和“功能 4”設置功能配合實現：以功能 3設置報警設定值對 50 的整倍數部分，以功能 4 設置余數部分。如果需要設置的報警設定值是 50 的整倍數，只需操作“功能 3”設置功能即可；如果需要設置的報警設定值不是

50 的整倍數，那么必須先進行“功能 3”設置功能的操作，再進行“功能 4”設置功能的操作，并且操作順序不能顛倒！

“功能 3”設置

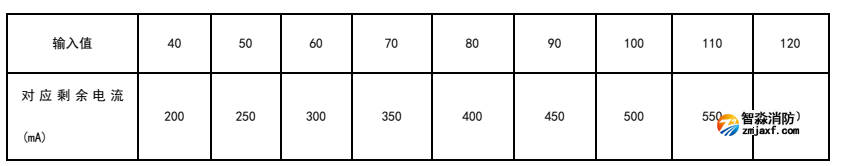

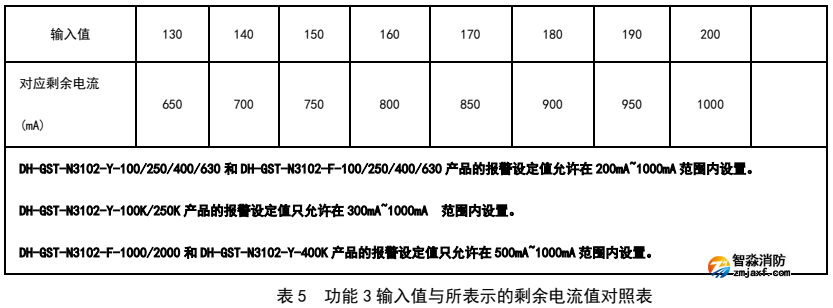

在待機狀態，輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“3”，屏幕上最后一位會顯示一個“—”，輸入需要設置的電流報警設定值的對應值（即剩余電流報警設定值對 50 的整倍數乘 10，詳見表 5），按下“編碼”鍵，屏幕上顯示“P”表明操作完成。

“功能 4”設置

在待機狀態，輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“4”，屏幕上最后一位會顯示一個“—”，輸入報警設定值對 50 的余數部分（即需要設置的報警設定值與“功能 3”輸入值所對應的剩余電流的差值，該余數取值的范圍為 1~49。），按下“編碼”鍵，屏幕上顯示“P”表明操作完成。

例如：為 380mA 時，功能 3 寫入 70，功能 4 寫入 30；報警設定值為 550mA 時，功能 3 寫入 110，功能 4 省略。

2.5 溫度報警設定值的編碼器設置

電流報警值設置后，先將探測器配置為雙地址模式。然后按下“功能”鍵，再按下數字鍵“3”，屏幕上最后一位會顯示一“—”，輸入相應值，按下“編碼”鍵，屏幕上將顯示一個“P”字，表明相應的溫度報警設定值已被寫入，按“清除”鍵回到待機狀態；

輸入加鎖密碼，按“清除”鍵返回到待機狀態。寫入溫度報警設定值時，45~140 表示 45℃~140℃，其它值無效。

2.6 錯誤提示

當寫入信息或讀碼失敗時，編碼器液晶屏上會顯示一個“E”，按“清除”鍵清除，回到待機狀態。

3、’配接說明

當探測器配接電氣火災監控設備時，具體配置操作參見 GST-DH9000 電氣火災監控設備安裝使用說明書。

八、常見故障及維修

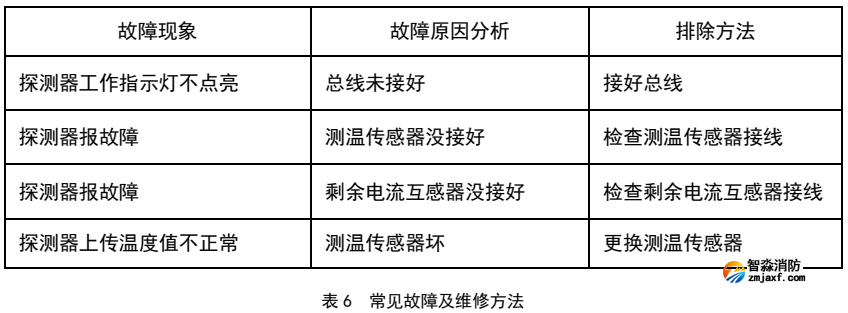

常見故障及維修方法見表 6。

九、報廢

產品報廢應按 GB 29837-2013《火災探測報警產品的維修保養與報廢》執行。火災探測報警產品使用壽命一般不超過 12 年，可燃氣體探測器中氣敏元件、光纖產品中激光器件的使用壽命不超過 5 年。產品達到使用壽命時一般應報廢。若繼續使用，產品的使

用或管理方應按上述標準的有關要求每年進行檢測和試驗，并進行系統性能測試。所有檢測、試驗和測試結果均合格后方可繼續使用。
